Karmitz

Auswertung der Betriebsergebnisse

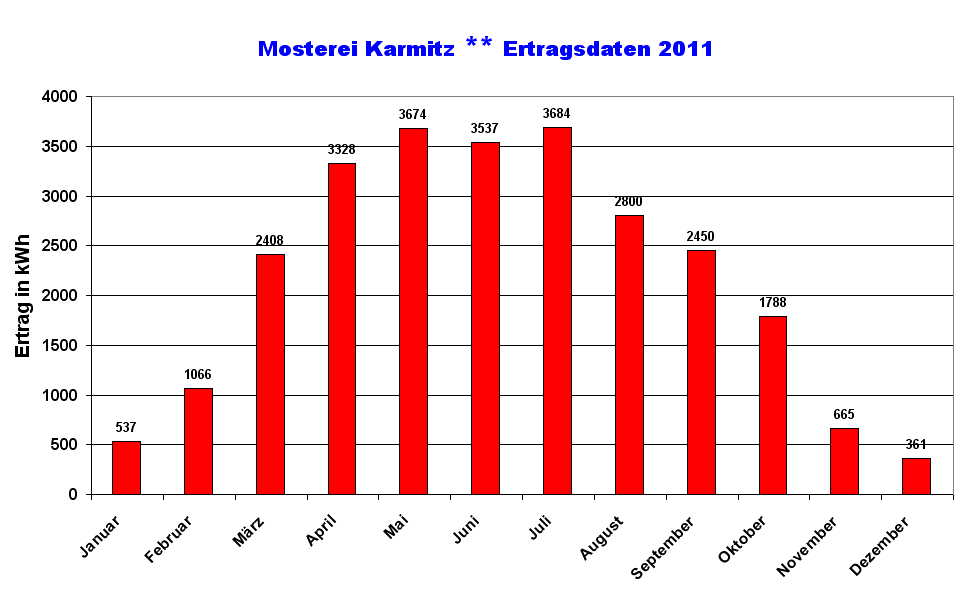

In der Grafik sind die gemessenen Werte erzeugter elektrischer Energie auf die Monate verteilt
für das Jahr 2011 dargestellt.
Für das Jahr 2012 liegt zwar der gemessene Jahres-Gesamtwert vor, nicht jedoch die spezifischen Ertragsdaten der einzelnen Monate.

Erzeugter Solarstrom 2009:   2060 kWh, dies entspricht 720 kWh pro kWp (01.04. bis 31.12.2009)
Erzeugter Solarstrom 2010:   17.694 kWh, dies entspricht 962 kWh pro kWp (nur Anlagenteil 1)
Erzeugter Solarstrom 2010:   1879 kWh, dies entspricht 330 kWh pro kWp (nur Anlagenteil 2 ab 29.07.2010)
Erzeugter Solarstrom 2011:   24.375 kWh, dies entspricht 1.011 kWh pro kWp
Erzeugter Solarstrom 2012:   23.591 kWh, dies entspricht 979 kWh pro kWp

zurück zur Photovoltaik - Hauptseite

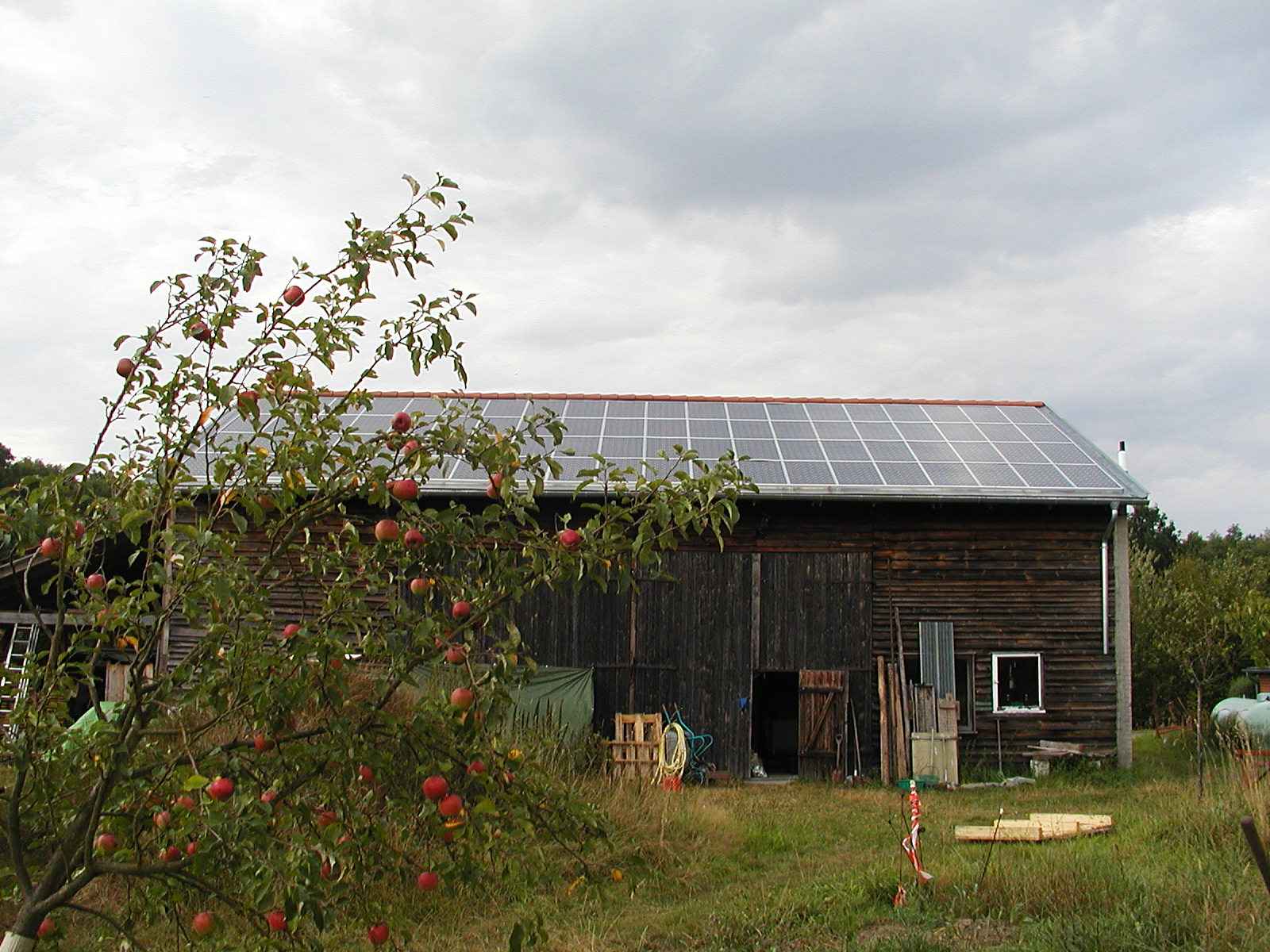

Die Photovoltaik-Anlage Mosterei Karmitz

Das Dach der ehemaligen Scheune der Mosterei Karmitz Nr. 47aus asbesthaltiger Welleindeckung zeigte deutliche Anzeichen undichter Stellen. Für den reibungslosen Mostereibetrieb ergab sich daraus, dass eine Sanierung der Dacheindeckung erfolgen musste. Bereits im Jahr 2000 existierte unabhängig hiervon die Projektidee, auf dem Süddach der Mosterei Karmitz, eine Photovoltaikanlage zu installieren.
Diese „Randbedingungen“ waren die Grundlagen zur nun realisierten Photovoltaikanlage und konnten Anfang des Jahres 2009 umgesetzt werden: das Dach wurde erneuert und der erste Teil der Photovoltaikanlage ging mit 18,4 kWp am 01.04.2009 in Betrieb.
Im Juni 2010 bekam die Südseite der Mosterei ein Schleppdach und die Photovoltaikanlage konnte am 29.06.2010 um 5,7 kWp erweitert werden - damit erreicht die Anlage eine Gesamtleistung von 24,1 kWp.


	Die Photovoltaik-Anlage Mosterei Karmitz Das Dach der ehemaligen Scheune der Mosterei Karmitz Nr. 47aus asbesthaltiger Welleindeckung zeigte deutliche Anzeichen undichter Stellen. Für den reibungslosen Mostereibetrieb ergab sich daraus, dass eine Sanierung der Dacheindeckung erfolgen musste. Bereits im Jahr 2000 existierte unabhängig hiervon die Projektidee, auf dem Süddach der Mosterei Karmitz, eine Photovoltaikanlage zu installieren. Diese „Randbedingungen“ waren die Grundlagen zur nun realisierten Photovoltaikanlage und konnten Anfang des Jahres 2009 umgesetzt werden: das Dach wurde erneuert und der erste Teil der Photovoltaikanlage ging mit 18,4 kWp am 01.04.2009 in Betrieb. Im Juni 2010 bekam die Südseite der Mosterei ein Schleppdach und die Photovoltaikanlage konnte am 29.06.2010 um 5,7 kWp erweitert werden - damit erreicht die Anlage eine Gesamtleistung von 24,1 kWp.
			Die Südseite des Daches sollte mit einer Photovoltaikanlage größtmöglicher Leistung gleichzeitig mit der Dacherneuerung installiert werden. Das Montagesystem „PV TEC-2000 Drainagesystem“ der Fa. „Soltech GmbH“, bietet die Möglichkeit einer Dachintegration mit Standard-PV-Modulen. Dabei wird statt einer Lattung für Ziegeleindeckung eine Schalung auf die Sparren aufgebracht. Die Schalungsbretter konnten aus aufgesägten Pappelhölzern von zuvor selbst gefällten Hölzern kostengünstig realisiert werden. Als Dichtebene wird auf die Schalung eine Noppenfolie aus 1,4mm dicker HDPE (High Density PE) – Folie aufgebracht. Diese Folie erfüllt gleichzeitig zwei Aufgaben: sie ist zum einen die dichte wasserführende Schicht unter den Modulen und zum anderen garantiert sie durch die Noppen die Hinterlüftung der Module zur Wärmeabfuhr. Danach werden mit einem Aluminiumschienensystem, die Unterkonstruktion für die PV-Module aufgeschraubt, die Module darauf befestigt und letztendlich die Übergänge zur sonstigen Dachkonstruktion aus Zinkblech hergestellt.


	Daten der Anlage: Erste Ausbaustufe Leistung: 18,4 kWp 80 Sanyo HIT 230 HDE1 auf 2 Fronius IG Plus 100 Modulfläche: 110 m² Inbetriebnahme: 01.04.2009 Erwarteter Jahresertrag: 17.500 kWh entsprechend pro kWp: 950 kWh Vergütung nach EEG 43,01 ct/kWh ( bis 31.12.2030 ) Zweite Ausbaustufe Leistung: 5,7 kWp 24 alfasolar Pyramid 60-237 Wp auf Fronius IG Plus 70 Modulfläche: 38,5 m² Inbetriebnahme: 29.06.2010 Erwarteter Jahresertrag: 5.378 kWh entsprechend pro kWp: 942 kWh Vergütung nach EEG 39,14 ct/kWh ( bis 31.12.2031 )
